Welke kabel is het beste voor patchpanelen? Volledige gids

Het korte antwoord: Kat6 is de meest geprefereerde kabel voor patchpanelen

Als het erop aankomt netwerk patchpanelen , Cat6 Unshielded Twisted Paar (UTP)-kabel is de meest aanbevolen en breed inzetbare keuze voor de meeste zakelijke en thuisnetwerkomgevingen. Het biedt de juiste balans tussen prestaties, kosten en toekomstbestendigheid. Dat gezegd hebbende, hangt de beste kabel voor uw specifieke patchpaneelopstelling af van uw snelheidsvereisten, kabellengtes, interferentieomstandigheden en budget. Cat5e blijft perfect haalbaar voor gigabit-netwerken met een beperkt budget, terwijl Kat6A de beste keuze is voor 10GbE-installaties of datacenters met hoge dichtheid.

In deze gids wordt elk belangrijk kabeltype besproken dat bij patchpanelen wordt gebruikt, worden de technische verschillen uitgelegd die er bij echte implementaties echt toe doen, en wordt u geholpen een zelfverzekerde, weloverwogen beslissing te nemen zonder deze al te ingewikkeld te maken.

Begrijpen hoe de kabelkeuze de prestaties van uw netwerkpatchpaneel beïnvloedt

Een netwerkpatchpaneel is een passief stuk hardware: het versterkt of regenereert geen signalen. Elke verbinding die u erdoor maakt, is slechts zo goed als de kabel aan weerszijden. De kabel die u in de achterkant van uw patchpaneel steekt en de patchkabel die u aan de voorkant aansluit, dragen beide bij aan de signaalkwaliteit, latentie en maximale doorvoer.

De belangrijkste elektrische eigenschappen die per kabelcategorie variëren, zijn onder meer:

• Verzwakking — signaalverlies over afstand. Kabels van hogere categorie behouden sterkere signalen over langere afstanden.
• Overspraak (NEXT en FEXT) — interferentie tussen aangrenzende draadparen. Cat6 en Cat6A gebruiken strakkere twists en fysieke scheidingstekens om dit aanzienlijk te verminderen.
• Bandbreedte — gemeten in MHz, dit bepaalt hoeveel data de kabel kan dragen. Cat5e verwerkt 100 MHz, Cat6 verwerkt 250 MHz en Cat6A bereikt 500 MHz.
• Terug verlies — gereflecteerde signaalenergie die de prestaties bij hoge snelheden kan verslechteren.

Omdat een patchpaneel extra verbindingspunten introduceert (punch-down aansluitingen aan de achterkant en RJ45-poorten aan de voorkant) is het gebruik van een kabelcategorie die overeenkomt met of groter is dan de nominale categorie van uw paneel essentieel. Als u bijvoorbeeld een Cat6A-patchpaneel combineert met Cat5e-horizontale runs, beperkt u uw systeem onmiddellijk tot Cat5e-prestaties, ongeacht waarvoor het paneel zelf geschikt is.

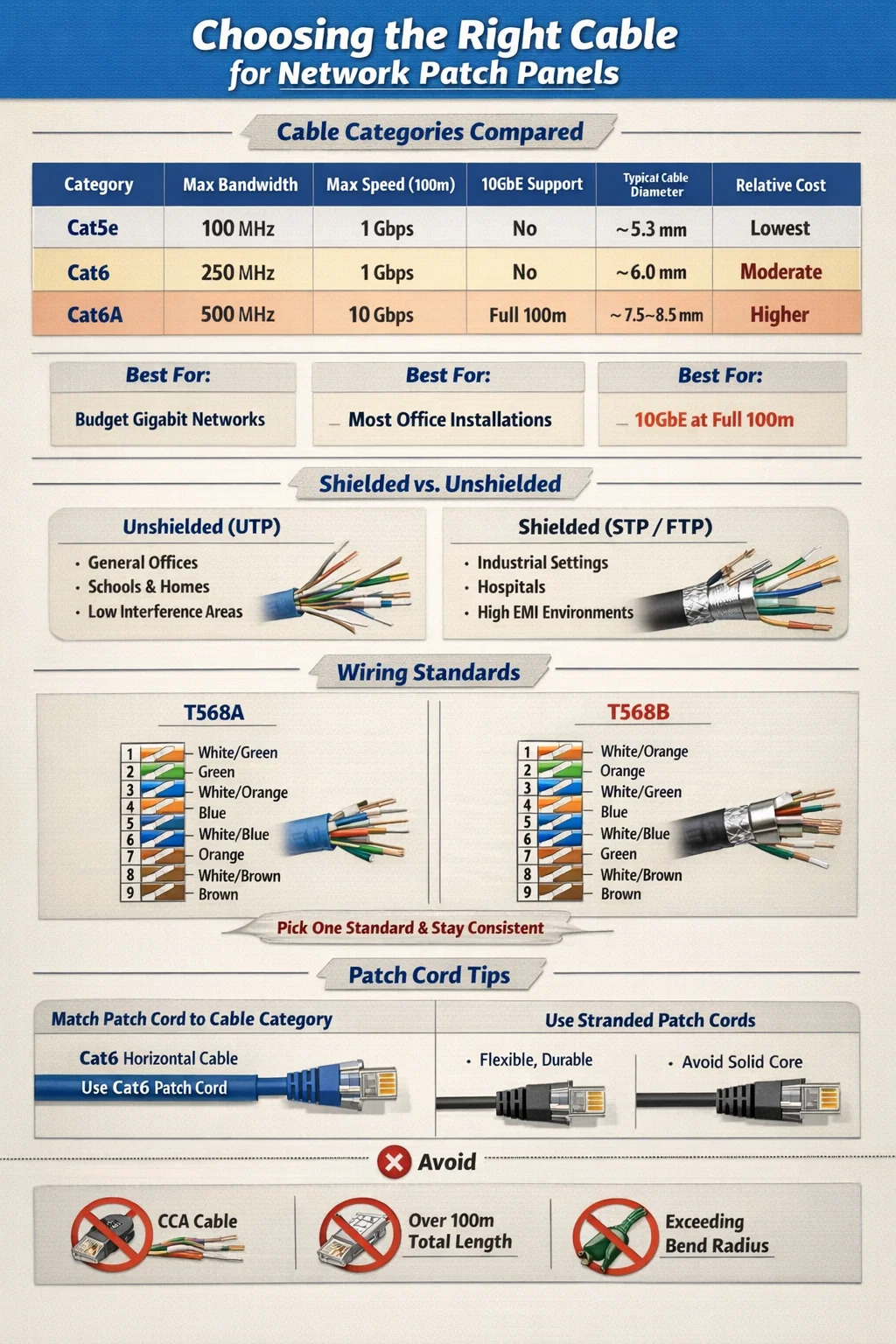

Kabelcategorieën vergeleken: Cat5e versus Cat6 versus Cat6A voor gebruik van patchpanelen

De drie categorieën die u het vaakst tegenkomt in gestructureerde bekabelingsomgevingen zijn Cat5e, Cat6 en Cat6A. Hier ziet u hoe ze het tegen elkaar opnemen in een directe vergelijking:

Cat5e: nog steeds relevant voor budget-gigabitnetwerken

Cat5e (Categorie 5 verbeterd) was tot de jaren 2000 de dominante standaard voor gestructureerde bekabeling en wordt nog steeds actief gebruikt. Het ondersteunt gigabit Ethernet (1000BASE-T) bij volledige runs van 100 meter en kost merkbaar minder per voet dan Cat6 of Cat6A. Voor het achteraf inrichten van oudere gebouwen of het aansluiten van eindpunten waar weinig vraag naar is, zoals VoIP-telefoons, beveiligingscamera's of basiswerkstations, is Cat5e in combinatie met een Cat5e-gecertificeerd patchpaneel volledig geschikt.

De beperking is toekomstbestendig. Cat5e kan 10 Gigabit Ethernet niet op betrouwbare wijze ondersteunen en de overspraakprestaties zijn lager dan Cat6. Als u nieuwe bekabeling installeert en verwacht uw netwerkinfrastructuur in de komende vijf tot tien jaar te upgraden, is het zinvoller om de kleine premie aan Cat6 uit te geven.

Cat6: de beste keuze voor de meeste patchpaneelinstallaties

Cat6 is de meest gespecificeerde kabel voor nieuwe gestructureerde bekabelingsprojecten waarbij een netwerkpatchpaneel betrokken is. De bandbreedte van 250 MHz verdubbelt de capaciteit van Cat5e, de overspraakprestaties zijn aanzienlijk beter dankzij strakkere paartwists en een interne plastic spline (separator) die in veel Cat6-constructies wordt aangetroffen, en het ondersteunt snelheden van 10 Gbps over kortere afstanden tot 55 meter.

Voor een typische kantooromgeving waar de horizontale lengte gemiddeld 20 tot 40 meter bedraagt, verwerkt Cat6 comfortabel 10GbE als uw switchinfrastructuur dit ondersteunt. De prijspremie ten opzichte van Cat5e is doorgaans 10-20% per voet — een klein verschil dat zich gedurende de levensduur van de installatie terugbetaalt. Cat6-patchpanelen zijn overal verkrijgbaar in configuraties met 24 en 48 poorten en zijn compatibel met alle standaard punch-down-tools in 110-stijl.

Cat6A: de juiste keuze voor 10GbE op volledige afstand

Cat6A (Augmented Category 6) is de huidige aanbevolen standaard voor elke installatie waar 10 Gigabit Ethernet moet over een volledige horizontale lengte van 100 meter worden gehandhaafd . Het werkt op een bandbreedte van 500 MHz, maakt gebruik van een afgeschermde (F/UTP of S/FTP) of niet-afgeschermde constructie met veel dikkere isolatie, en voldoet aan de buitenaardse overspraakvereisten die Cat6 niet kan.

De wisselwerking is fysieke grootte en gewicht. Cat6A-kabels zijn aanzienlijk dikker (doorgaans 7,5 tot 8,5 mm in diameter versus 6 mm voor Cat6), wat strakkere berekeningen voor de leidingvulling, zwaardere kabelgoten en een veeleisender buigradiusbeheer betekent. Cat6A-patchpanelen zijn ook groter en duurder. In datacenters, zorginstellingen of elke omgeving waar 10GbE wordt ingezet op de desktop- of edge-switches is Cat6A echter de juiste keuze en wordt expliciet gespecificeerd in TIA-568-C.2 voor 10GBASE-T-toepassingen.

Afgeschermde versus niet-afgeschermde kabel: welke werkt beter met patchpanelen?

Een beslissing die veel netwerkinstallateurs in verwarring brengt, is of ze afgeschermde (STP/FTP/S/FTP) of niet-afgeschermde (UTP) kabel moeten gebruiken voor patchpaneelgebruik. Het antwoord hangt sterk af van uw omgeving.

Wanneer niet-afgeschermde (UTP) kabel de juiste keuze is

De overgrote meerderheid van netwerkpatchpaneelinstallaties in commerciële kantoren, scholen, winkelomgevingen en woningen maakt gebruik van UTP-kabel. Het is gemakkelijker te beëindigen, flexibeler, lichter en goedkoper dan afgeschermde alternatieven. Zolang de kabel uit de buurt wordt gehouden van bronnen met hoge interferentie, zoals TL-voorschakelapparaten, grote motoren of parallelle stroomkabels van meer dan 2 meter, presteert UTP uitstekend.

De TIA-568-normen staan ​​toe dat UTP-kabels binnen een straal van 5 cm van niet-afgeschermde stroomkabels en binnen een straal van 12 cm van TL-verlichtingsarmaturen lopen. Houd deze afstanden in acht en UTP zorgt voor schone, betrouwbare prestaties zonder de aardingscomplexiteit van afgeschermde systemen.

Wanneer afgeschermde kabel noodzakelijk wordt

Afgeschermde kabel is de juiste keuze in omgevingen met aanzienlijke bronnen van elektromagnetische interferentie (EMI), waaronder:

• Productievloeren met zware elektrische machines
• Ziekenhuizen met MRI-suites of krachtige beeldapparatuur
• Omroepstudio's met radiofrequentieapparatuur
• Industriële omgevingen waar kabels in de buurt van VFD's (frequentieregelaars) moeten lopen
• Installaties buiten of semi-buiten die onderhevig zijn aan blootstelling aan bliksem

Wanneer u afgeschermde kabel gebruikt, moet uw patchpaneel tevens afgeschermd en goed geaard zijn. Een afgeschermde kabel die op een niet-geaard of niet-afgeschermd patchpaneel is aangesloten, kan zelfs slechter presteren dan UTP omdat het niet-aangesloten schild als antenne fungeert en interferentie opvangt in plaats van afwijst. Het gehele afgeschermde kanaal – kabel, patchpaneel, keystone-aansluitingen en patchkabels – moet op één punt geaard zijn om effectief te zijn.

T568A versus T568B: welke bedradingsstandaard moet worden gebruikt op het patchpaneel

Zowel de T568A als de T568B zijn geldige TIA/EIA-bedradingsstandaarden voor het afsluiten van Ethernet-kabels op punch-down-poorten van patchpanelen. Het technische prestatieverschil tussen de twee is verwaarloosbaar: beide ondersteunen dezelfde snelheden en afstanden. De belangrijke regel is consistentie: gebruik dezelfde standaard gedurende de hele installatie .

T568B komt vaker voor in Noord-Amerikaanse commerciële installaties en wordt gebruikt door de meeste kant-en-klare patchkabels die op de Amerikaanse markt worden verkocht. T568A heeft de voorkeur in overheidsinstallaties (het wordt gespecificeerd door de TIA-568-C-norm van de Amerikaanse overheid voor federale gebouwen) en is gebruikelijk in Europa en Australië.

Als u een bestaande installatie uitbreidt of aanvult, sluit dan altijd aan bij de standaard die al in gebruik is. Door T568A en T568B binnen hetzelfde end-to-end-kanaal te mixen, ontstaat er een crossover en geen straight-through-verbinding, waardoor uw link op de meeste switches niet tot stand komt.

Selectie van patchkabels: de andere helft van de kabelvergelijking van het patchpaneel

De meeste mensen concentreren zich volledig op de horizontale kabelloop als ze nadenken over welke kabel ze moeten gebruiken met een patchpaneel, maar de patchkabel die de paneelpoort met je switch verbindt, is net zo belangrijk. Een patchsnoer dat in een lagere categorie valt dan uw horizontale kabel zorgt voor een knelpunt op het aansluitpunt.

Zorg ervoor dat de patchsnoercategorie overeenkomt met uw horizontale kabel

Als u Cat6 op uw patchpaneel hebt aangesloten, gebruikt u Cat6-patchkabels aan de voorkant. Het gebruik van Cat5e-patchkabels op een Cat6-paneel en Cat6 horizontale kabel beperkt het kanaal tot Cat5e-prestaties. Hetzelfde geldt voor Cat6A: gebruik altijd Cat6A-gecertificeerde patchkabels met Cat6A-patchpanelen en horizontale bekabeling.

Standaard patchsnoerlengtes voor het aansluiten van patchpanelen op schakelaars zijn doorgaans 0,5 m, 1 m, 2 m of 3 m . Kortere snoeren verminderen signaalverlies en houden uw rack netjes. Vermijd het kopen van goedkope patchkabels van niet-geverifieerde leveranciers; patchkabels van slechte kwaliteit met losse twists of ondermaatse connectoren zijn een van de meest voorkomende oorzaken van intermitterende verbindingsfouten en verminderde doorvoer in anderszins goed gebouwde gestructureerde bekabelingssystemen.

Gestrande versus vaste geleider patchkabels

Patchkabels gebruiken gestrande geleiders (meerdere dunne draden samengewikkeld) in plaats van massieve geleiders. Gevlochten kabel is flexibeler en beter bestand tegen fysieke vermoeidheid door herhaaldelijk buigen en bewegen, waardoor deze ideaal is voor de korte, veelvuldig gebruikte trajecten tussen patchpaneel en switch. Massieve geleiderkabel – gebruikt voor horizontale leidingen – is stijver en zal inwendig barsten als hij herhaaldelijk wordt gebogen.

Gebruik nooit een massieve geleiderkabel als patchsnoer. In eerste instantie zal het werken, maar de interne geleiders zullen vermoeid raken en defect raken na herhaalde plug-ins en kabelbewegingen.

Glasvezelkabel en patchpanelen: een totaal andere categorie

Niet alle patchpanelen gebruiken koperen Ethernet-kabels. Glasvezelpatchpanelen – ook wel glasvezelverdeelpanelen of glasvezelbehuizingen genoemd – worden gebruikt voor backbone-bekabeling tussen apparatuurruimten, verbindingen tussen gebouwen en datacenterverbindingen met hoge dichtheid. Ze hebben een andere functie dan koperen patchpanelen en vereisen totaal andere kabelbeheerpraktijken.

Multimode versus single-mode glasvezel op het patchpaneel

Vezelpatchpanelen accepteren multimode of single-mode glasvezel en deze kunnen niet worden uitgewisseld. De keuze is afhankelijk van uw zendafstand en toepassing:

• OM3 multimode glasvezel ondersteunt 10GbE tot 300 meter en 40GbE tot 100 meter. Het maakt gebruik van een kern van 50 micron en wordt veel gebruikt in backbone-applicaties op campussen en datacenters.
• OM4 multimode glasvezel verlengt 10GbE tot 550 meter en 100GbE tot 150 meter. Het is de multimode-standaard die de voorkeur heeft voor nieuwe datacenterinstallaties.
• OS2 single-mode glasvezel ondersteunt transmissie over afstanden tot 10 km en meer, waardoor het essentieel is voor ritten tussen gebouwen of campussen.

Vezelpatchpanelen zijn passieve apparaten die georganiseerde aansluitpunten bieden voor glasvezelverbindingen. De daadwerkelijke glasvezelpatchkabels die de apparatuur met het paneel verbinden, moeten overeenkomende connectortypen (LC, SC, MPO/MTP) en bijpassende vezeltypen gebruiken. Het aansluiten van een multimode patchkabel op een single-mode trunkvezel resulteert in ernstig invoegverlies en een niet-functionele link.

Veelgemaakte fouten bij het kiezen van kabels voor netwerkpatchpanelen

Zelfs ervaren netwerkinstallateurs maken vermijdbare fouten bij het selecteren en installeren van kabels voor patchpaneelsystemen. Dit zijn de fouten die het vaakst voorkomen bij het oplossen van problemen in de echte wereld:

Gebruik CCA-kabel (met koper bekleed aluminium).

CCA-kabel – die gebruik maakt van aluminium geleiders bedekt met een dunne koperlaag – wordt tegen aanzienlijk lagere prijzen verkocht dan echte koperen kabel, en wordt online vaak ten onrechte bestempeld als standaard Ethernet-kabel. CCA-kabel mag nooit worden gebruikt in patchpaneelinstallaties. Aluminium heeft een hogere elektrische weerstand dan koper, corrodeert sneller op aansluitpunten en voldoet niet aan de TIA-568- of ISO/IEC 11801-normen. Veel netwerkstoringen die terug te voeren zijn op slechte verbindingsstabiliteit, overmatig pakketverlies of PoE-apparaten (Power over Ethernet) die niet betrouwbaar worden ingeschakeld, zijn veroorzaakt door CCA-kabels. Koop kabel uitsluitend bij gerenommeerde leveranciers die ETL- of UL-verificatie van zuiver koperen geleiders kunnen leveren.

Overschrijding van de kanaallengte van 100 meter

De TIA-568-standaard specificeert een maximale permanente verbinding (horizontaal traject) van 90 meter, waarbij de resterende 10 meter aan patchkabels aan elk uiteinde wordt toegewezen, wat een totale kanaallengte van 100 meter oplevert. Veel installateurs beschouwen 100 meter als de horizontale limiet en voegen daar vervolgens patchkabels aan toe, waardoor het totale kanaal voorbij de specificatie komt. Een horizontaal traject van 95 meter plus twee patchkabels van 3 meter is in totaal 101 meter – technisch gezien buiten de specificaties en potentieel onbetrouwbaar bij gigabit-snelheden.

Niet-overeenkomende kabelcategorie en patchpaneelclassificatie

Door Cat6A-kabel te installeren op een Cat6-geclassificeerd patchpaneel voorkomt u dat u een gecertificeerd Cat6A-kanaal bereikt. Het paneel is het laagst beoordeelde onderdeel in de verbinding en de prestatiekenmerken ervan vormen het plafond voor de hele serie. Zorg er altijd voor dat de kabelcategorie overeenkomt met of overtreft bij het selecteren van een patchpaneel. Het gebruik van een Cat6A-paneel met Cat6-kabel is acceptabel; het paneel is overgespecificeerd, wat geld verspilt maar de prestaties niet schaadt. Het omgekeerde is niet acceptabel.

Buigradius negeren tijdens installatie

Ethernet-kabel heeft een minimale buigradius die tijdens de installatie moet worden gerespecteerd. Voor Cat6 UTP is de minimale buigradius doorgaans: vier keer de buitendiameter van de kabel , of ongeveer 24 mm. Cat6A vereist een grotere buigradius vanwege de dikkere constructie. Nauwe bochten vervormen de paarwindingen in de kabel, waardoor de overspraak toeneemt en de signaalkwaliteit verslechtert – soms genoeg om te voorkomen dat de certificeringstests slagen.

Hoe u de juiste kabel kiest voor uw specifieke patchpaneelscenario

In plaats van één enkele algemene aanbeveling toe te passen, is hier een praktische beslissingsgids gebaseerd op algemene implementatiescenario's:

• Klein kantoor- of thuisnetwerk met maximaal 1 Gbps-switching: Cat5e UTP met een Cat5e patchpaneel. Kosteneffectief, volledig toereikend en eenvoudig op te zeggen. U hoeft niet te upgraden, tenzij u van plan bent over te stappen naar 10GbE-switches.
• Nieuwe commerciële kantoorinstallatie zal naar verwachting 10 jaar meegaan: Cat6 UTP met een Cat6 patchpaneel. Biedt speelruimte voor 10GbE bij korte runs en levert superieure geluidsprestaties vergeleken met Cat5e.
• Datacenter of high-density-omgeving met 10GbE naar het rack: Cat6A UTP (of F/UTP als EMI een probleem is) met een Cat6A patchpaneel. Dit is de enige koperoptie die 10GbE ondersteunt bij volledige runs van 100 meter.
• Backbone-verbindingen tussen gebouwen of campussen: OS2 single-mode glasvezel met LC-connectoren en een glasvezelpatchpaneel. Koper Ethernet is niet geschikt voor afstanden groter dan 100 meter.
• Industriële omgeving met zware elektrische machines: Cat6A F/UTP of S/FTP afgeschermde kabel met een geaard, afgeschermd patchpaneel. Een goede aarding op het paneel is verplicht.
• Gezondheidszorg- of onderwijscampus met gemengde PoE- en datavereisten: Cat6A UTP, dat voldoet aan de hogere vermogensvereisten van PoE (90W IEEE 802.3bt) met een lagere warmteontwikkeling dan Cat6 in gebundelde kabels.

Testen en certificeren van uw patchpaneelkabelinstallatie

Het selecteren van de juiste kabelcategorie is slechts het halve werk. Een Cat6-kabel die verkeerd is aangesloten (met overmatig losdraaien van het paar bij de punch-down, een scherpe bocht in de buurt van het paneel of een niet-overeenkomende bedradingsstandaard) zal niet voldoen aan de Cat6-prestatieniveaus, ook al werd de juiste kabel gebruikt. Professioneel gestructureerde bekabelingsinstallaties worden geverifieerd met een kabelcertificeringstester, niet alleen met een eenvoudige continuïteitstester.

Kabelcertificeringstesters van fabrikanten als Fluke Networks (DSX-8000), IDEAL Networks of Softing voeren metingen uit, waaronder invoegverlies, NEXT, FEXT, retourverlies en voortplantingsvertraging over het volledige frequentiebereik van de kabelcategorie. Voor een Cat6-kanaalcertificering zijn alle parameters tot 250 MHz vereist; Cat6A vereist 500 MHz. Een geslaagd certificeringsrapport is de enige betrouwbare bevestiging dat uw kabel- en patchpaneelcombinatie zal presteren zoals gespecificeerd .

Voor kleinere doe-het-zelf-installaties bevestigt een eenvoudige wire mapping-tester de juiste pinverbindingen en identificeert gesplitste paren, openingen en kortsluitingen – de meest voorkomende punch-down-fouten. Hoewel dit de prestaties niet certificeert, worden bedradingsfouten wel opgespoord voordat de apparatuur wordt aangesloten.
