Heb ik een switch nodig als ik een patchpaneel heb?

Het korte antwoord: Ja, je hebt nog steeds een schakelaar nodig

Een patchpaneel en een netwerkswitch zijn niet uitwisselbaar; ze dienen totaal verschillende doeleinden, en je hebt beide nodig voor een functionerend bekabeld netwerk. EEN netwerk patchpaneel is een passief apparaat: het organiseert en beëindigt kabeltrajecten rondom uw huis of gebouw naar één centrale locatie. Het routert geen verkeer, wijst geen IP-adressen toe en biedt geen enkele actieve netwerkfunctionaliteit. Een schakelaar daarentegen is een actief apparaat dat daadwerkelijk gegevens tussen aangesloten apparaten verplaatst.

Denk aan een patchpaneel, zoals het schakelbord van een telefoniste uit een oude film: het houdt alle verbindingen netjes op één plek, maar er gebeurt niets totdat iemand (de schakelaar) de gesprekken daadwerkelijk doorverbindt. Zonder stroomafwaartse schakelaar is uw patchpaneel slechts een dure kabelorganizer. EENpparaten die op poorten van het patchpaneel zijn aangesloten, hebben helemaal geen netwerkconnectiviteit.

De standaardopstelling in vrijwel elke bekabelde installatie ziet er als volgt uit: gestructureerde bekabeling loopt van wandcontactdozen door het hele gebouw terug naar een centraal rek of kast, waar elke kabel eindigt aan de achterkant van het patchpaneel. Korte patchkabels aan de voorkant van het paneel verbinden vervolgens individuele poorten met de overeenkomstige poorten op een netwerkswitch. De switch verbindt alles met elkaar en maakt stroomopwaarts verbinding met uw router of ISP-gateway.

Wat een patchpaneel eigenlijk doet

EEN netwerk patchpaneel is een eindpunt – niets meer en niets minder. In de praktijk slaan installateurs individuele geleiders van elke Cat5e-, Cat6- of Cat6A-kabel in de achterkant van het paneel met behulp van een ponsgereedschap. Hierdoor ontstaat een permanente, solide verbinding tussen elke lange kabel en de poort van het paneel. De voorkant van het paneel bevat RJ45-aansluitingen, die standaard patchkabels accepteren.

De waarde van een patchpaneel draait bijna volledig om organisatie en flexibiliteit. Zonder één zou je tientallen kabels los in je apparatuurrek of kast hebben bungelen, die allemaal lang genoeg moeten zijn om rechtstreeks naar je schakelaar te reiken. Elke keer dat u opnieuw wilde toewijzen welke kamer verbinding maakt met welk VLAN of welke switchpoort, zou u omvangrijke, stijve permanente kabels moeten verplaatsen. Met een patchpaneel blijven de vaste leidingen permanent op hun plaats en verwisselt u eenvoudig korte, flexibele patchkabels aan de voorzijde.

Er is geen signaalversterking, geen gegevensverwerking en geen intelligentie in een passief patchpaneel. Elektrisch gezien is het in wezen slechts een set connectoren. Het signaal dat poort 12 aan de achterkant binnenkomt, verlaat poort 12 aan de voorkant, geheel ongewijzigd. Dit is de reden waarom patchpanelen soms ‘domme’ panelen worden genoemd – en daarom zijn ze ook buitengewoon betrouwbaar. Er valt bijna niets te mislukken.

Veel voorkomende typen patchpanelen

• Cat5e patchpanelen: Ondersteuning tot 1 Gbps, geschikt voor oudere installaties of budgetversies waarbij 10G niet nodig is.
• Cat6 patchpanelen: Ondersteunt betrouwbaar 1 Gbps over de volledige lengte en tot 10 Gbps over korte runs (tot ongeveer 55 meter). De meest voorkomende keuze vandaag.
• Cat6A-patchpanelen: Ondersteunt 10 Gbps bij volledige runs van 100 meter. Groter, duurder en gebruikt in commerciële omgevingen of toekomstbestendige thuisopstellingen.
• Keystone-patchpanelen: Gebruik verwijderbare keystone-aansluitingen, die de flexibiliteit bieden om verschillende kabeltypen of standaarden in één paneel te combineren.
• Doorvoerpatchpanelen: Zorg voor vrouw-naar-vrouw-koppelingen aan beide zijden, handig als u twee kabeltrajecten zonder schakelaar met elkaar moet verbinden.

Standaard patchpanelen worden gemonteerd in een 19-inch apparatuurrek en verbruiken 1U rackruimte per 24 poorten, waardoor ze uiterst ruimtebesparend zijn. Een paneel met 48 poorten in 2U kan kabeltrajecten vanuit 48 kamers of locaties afsluiten.

Wat een netwerkswitch eigenlijk doet

Een netwerkswitch is een actief Layer 2- (en soms Layer 3-)apparaat dat Ethernet-frames doorstuurt tussen aangesloten apparaten op basis van MAC-adressen. Wanneer een apparaat dat is aangesloten op poort 4 van een switch wil communiceren met een apparaat op poort 17, leest de switch het MAC-adres van de bestemming in het Ethernet-frame, zoekt dit op in de MAC-adrestabel en stuurt het frame alleen naar poort 17 - niet naar alle poorten. Dit is fundamenteel anders dan een oudere hub, die elk pakket hoe dan ook naar elke poort zou uitzenden.

Moderne beheerde switches doen aanzienlijk meer: ​​ze ondersteunen VLAN's voor netwerksegmentatie, Quality of Service (QoS)-instellingen die prioriteit geven aan tijdgevoelig verkeer zoals VoIP of videogesprekken, poortspiegeling voor netwerkmonitoring, linkaggregatie (LACP) voor het verbinden van meerdere poorten in één enkele verbinding met hogere bandbreedte, en gedetailleerde verkeersstatistieken per poort. Een onbeheerde switch stuurt het verkeer eenvoudigweg automatisch door zonder configuratie-interface, wat prima is voor kleine thuisnetwerken.

Voor de meeste thuis- en kleine kantooropstellingen is een onbeheerde gigabit-switch met 8 of 16 poorten kost tussen $ 20 en $ 60 en biedt alles wat nodig is. Een beheerde switch met 24 poorten begint rond de $150-$200 voor instapmodellen en kan aanzienlijk worden opgeschaald voor hardware op ondernemingsniveau met 10G-uplinks.

Hoe patchpanelen en schakelaars samenwerken

Het begrijpen van de relatie tussen een patchpaneel en een switch is de sleutel tot het plannen van elke gestructureerde bekabelingsinstallatie. De twee apparaten worden vrijwel altijd naast elkaar in hetzelfde rack gebruikt en via korte patchkabels met elkaar verbonden. Hier is het volledige gegevenspad van een apparaat in een kamer naar internet:

1. Een computer wordt met een korte patchkabel op een muurplaat in een kamer aangesloten.
2. De wandplaat wordt aangesloten op een lange gestructureerde kabel (meestal Cat6) die door muren en plafonds terugloopt naar de netwerkkast of het rack.
3. Die kabelloop eindigt aan de achterkant van het patchpaneel bij een specifiek genummerde poort.
4. Een korte patchkabel aan de voorkant van het paneel verbindt die poort met een genummerde poort op de switch.
5. De switch verwerkt het verkeer en maakt via een andere kabel stroomopwaarts verbinding met de router.
6. De router beheert de internettoegang en maakt verbinding met de ISP-modem of ONT.

Het patchpaneel bestaat uit stappen 3-4 in dat pad. Verwijder hem en de kabels werken nog steeds (je sluit ze gewoon rechtstreeks op de schakelaar aan), maar je verliest alle organisatorische voordelen. Dit is eigenlijk gebruikelijk bij kleinere installaties: als je maar 4 tot 6 kabels hebt, slaan veel mensen het patchpaneel helemaal over en sluiten ze elke kabel direct af met een RJ45-connector die rechtstreeks op de switch wordt aangesloten. Het nadeel is dat het opnieuw toewijzen of oplossen van problemen met verbindingen rommeliger wordt naarmate het aantal runs toeneemt.

Wanneer het zinvol is om het patchpaneel over te slaan

Er zijn legitieme scenario's waarin u volledig kunt afzien van het patchpaneel:

• U heeft minder dan 6 kabeltrajecten en verwacht geen uitbreiding.
• De kabeltrajecten hoeven nooit opnieuw te worden toegewezen aan verschillende switchpoorten of VLAN's.
• U heeft een beperkt budget en wilt de eenvoudigst mogelijke installatie.
• De installatie is tijdelijk of zal in de nabije toekomst sowieso aanzienlijk opnieuw worden geconfigureerd.

Maar zelfs in kleine installaties raden veel installateurs een patchpaneel aan, omdat het kostenverschil minimaal is (een standaard Cat6-patchpaneel met 12 poorten kost ongeveer €15 tot €25) en het toekomstige wijzigingen dramatisch vereenvoudigt. Het verwisselen van een patchkabel duurt 10 seconden; het opnieuw afsluiten of opnieuw routeren van een permanente kabeltraject duurt aanzienlijk langer.

Patchpaneel versus switch: vergelijking zij aan zij

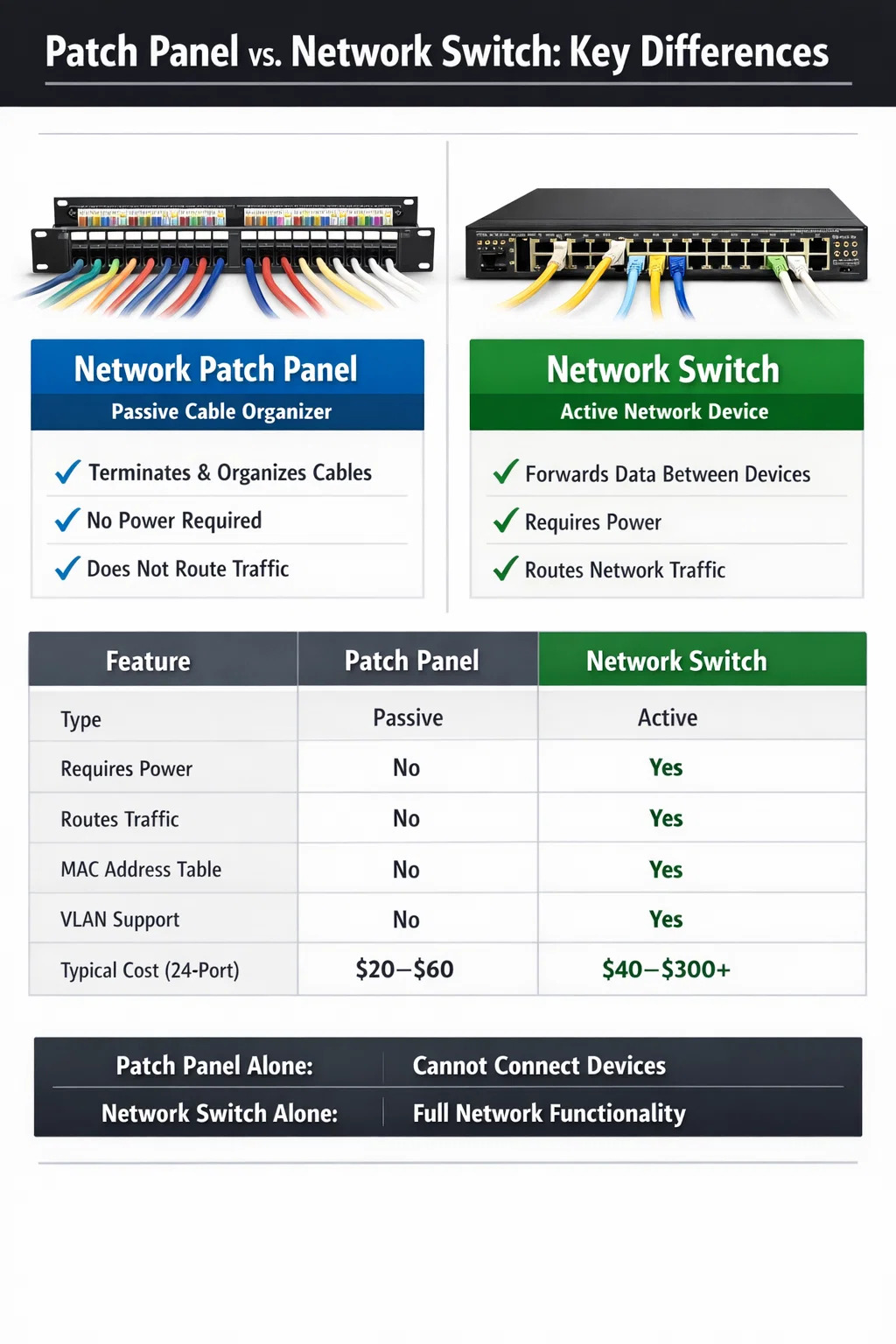

De onderstaande tabel vat de belangrijkste verschillen tussen deze twee apparaten samen om absoluut duidelijk te maken waarom geen van beide op zichzelf voldoende is voor een compleet bekabeld netwerk:

Let op de laatste rij: een switch kan functioneren zonder patchpaneel, maar een patchpaneel kan zonder switch geen enkele netwerkfunctie vervullen. Dit bevestigt dat als je er maar één moet kiezen, de schakelaar het niet-onderhandelbare apparaat is.

Heeft u beide nodig voor een thuisnetwerk?

Voor een thuisnetwerk met gestructureerde bekabeling – dat wil zeggen dat kabels in stopcontacten in meerdere kamers worden geponst – is het praktische antwoord: ja, je hebt er veel baat bij als je beide hebt . Maar het patchpaneel is puur functioneel gezien optioneel, terwijl de schakelaar verplicht is.

Hier is een realistisch scenario: u hebt Cat6-kabel naar zes kamers in uw huis aangelegd. Je beschikt over een woonkamer, kantoor aan huis, slaapkamer, twee logeerkamers en een garage. Elke kabel eindigt in de nutskast waar uw ISP-apparatuur zich bevindt. Uw opties zijn:

Optie A: Patchpaneelschakelaar

EENlle zes de kabels lopen door in de achterkant van een patchpaneel met 12 poorten. Zes korte patchkabels aan de voorkant verbinden elke paneelpoort met de switch. De switch maakt verbinding met de router. Totale extra kosten ten opzichte van een installatie met alleen een switch: ongeveer $ 20 - $ 30 voor een standaard patchpaneel met 12 poorten. Voordelen: uw kast is georganiseerd, kabels zijn gelabeld en het opnieuw toewijzen van de verbinding van een kamer aan een andere switchpoort of VLAN duurt slechts enkele seconden.

Optie B: Direct naar Switch (geen patchpaneel)

Bij elke kabelloop is een RJ45-connector aan het uiteinde gekrompen en rechtstreeks op de schakelaar aangesloten. Dit werkt perfect en bespaart €20-€30. Het nadeel is dat elke kabel lang genoeg moet zijn om de switch rechtstreeks te bereiken en dat er geen flexibele hertoewijzingslaag is; het verplaatsen van een verbinding betekent het fysiek loskoppelen en opnieuw leggen van stijve permanente kabels.

Voor zes of minder runs in een thuisomgeving is Optie B echt prima. Voor 12 of meer runs, of elke installatie die kan groeien, a netwerk patchpaneel is de kleine investering zeker waard.

Speciale gevallen: patchpanelen met ingebouwde schakelaar

Er zijn producten op de markt die de functionaliteit van patchpanelen combineren met schakelen, ook wel 'slimme patchpanelen' of 'intelligente patchpanelen' genoemd. Dit zijn nicheproducten die primair gericht zijn op datacenters die de connectiviteit op de fysieke laag automatisch moeten volgen. Ze gebruiken sensoren en software om te loggen welke patchkabel op welke poort is aangesloten, wat helpt bij documentatie en auditing in grote omgevingen met duizenden verbindingen.

Maar zelfs intelligente patchpanelen zijn geen netwerkswitches. Ze hebben nog steeds een downstream-switch nodig om daadwerkelijke netwerkconnectiviteit te bieden. Ze vormen een aanvullende beheerlaag en zijn geen vervanging voor schakelhardware. De prijzen voor deze systemen beginnen in de honderden dollars per paneel en schalen snel; ze zijn niet relevant voor thuisgebruik of kleine kantoren.

Er zijn ook PoE-injectorpanelen (Power over Ethernet) die PoE-mogelijkheden kunnen toevoegen aan een niet-PoE-switch, maar nogmaals, deze werken in combinatie met een switch, niet in plaats van één. Voor de meeste mensen die dit lezen, is een standaard passief patchpaneel gecombineerd met een standaardschakelaar de juiste aanpak.

Hoe u uw switch en patchpaneel op de juiste manier kunt dimensioneren

Een van de meest voorkomende fouten bij installaties thuis en in kleine kantoren is het kopen van hardware die te klein is voor toekomstige behoeften. Het later toevoegen van een tweede patchpaneel of switch brengt extra complexiteit en kosten met zich mee. Hier zijn praktische maatvoeringsrichtlijnen:

Grootte van patchpanelen

• Tel uw huidige kabellengtes en voeg er minimaal 25-50% aan toe voor toekomstige uitbreiding. Als je nu 16 runs hebt, koop dan een paneel met 24 poorten.
• Standaard residentiële patchpanelen zijn verkrijgbaar in configuraties met 12, 24 en 48 poorten. De 24-poorts is het meest veelzijdig voor gebruik thuis en op kleine kantoren.
• Zorg ervoor dat de paneelcategorie (Cat5e, Cat6, Cat6A) overeenkomt met of groter is dan uw kabelcategorie. Door een Cat6A-kabel te combineren met een Cat5e-patchpaneel wordt uw snelheid beperkt tot Cat5e-prestaties.

Wijzig de maat

• Tel uw patchpaneelpoorten plus eventuele extra apparaten die rechtstreeks op de switch worden aangesloten (NAS, servers, WAP's). Voeg 2-4 overheadpoorten toe.
• EENls u toegangspunten of IP-camera's rechtstreeks via Ethernet van stroom wilt voorzien, kies dan voor een PoE-switch. Standaard PoE biedt tot 15,4 W per poort; PoE levert tot 30W. De meeste moderne WiFi 6-toegangspunten vereisen PoE of hoger.
• Voor thuisgebruik is een onbeheerde gigabit-switch meestal voldoende. Als je VLAN's wilt, bijvoorbeeld om IoT-apparaten te scheiden van je hoofdnetwerk, heb je een beheerde switch nodig.
• Overweeg een SFP-uplinkpoort als je in de toekomst misschien een 10G-verbinding met een NAS of server wilt, zelfs als je deze vandaag niet nodig hebt.

Een typisch goed gepland huisrek voor een middelgroot huis kan een 24-poorts Cat6-patchpaneel, een 24-poorts gigabit beheerde switch en een router , allemaal gemonteerd in een 6U of 9U wandgemonteerd rack. De totale apparatuurkosten voor dit soort configuratie bedragen ongeveer $200-$400, afhankelijk van de merkkeuze en of PoE nodig is.

Labeling en documentatie: de stap die de meeste mensen overslaan

Het hebben van zowel een patchpaneel als een schakelaar loont alleen de moeite als u beide op de juiste manier labelt. De meest frustrerende situatie in elk bekabeld netwerk is dat je voor een rek vol patchkabels staat, zonder enig idee welke poort op welke kamer is aangesloten. Een kabeltester met toongenerator lost dit probleem op als het zich voordoet, maar een goede etikettering voorkomt dit volledig.

De beste praktijk is om elke kabel een nummer of code toe te wijzen voordat u deze installeert. Label bijvoorbeeld elke kabel aan beide uiteinden (bij het stopcontact en bij het patchpaneel) met dezelfde identificatie: "LR-1" voor poort 1 in de woonkamer, "OFF-1" voor poort 1 op kantoor, enzovoort. Markeer de corresponderende patchpaneelpoort met hetzelfde label met behulp van een labelmaker of bedrukte poortinzetstukken. Documenteer vervolgens de mapping tussen patchpaneelpoorten en switchpoorten in een eenvoudig spreadsheet of netwerkdiagram.

Dit kost tijdens de installatie 30 tot 60 minuten extra en bespaart enorm veel tijd bij het later oplossen van problemen. Een ongelabeld patchpaneel met 24 poorten en een mix van identiek ogende grijze patchkabels is vrijwel onmogelijk efficiënt te beheren , vooral als iemand anders later op het netwerk moet werken.

Veel voorkomende fouten bij het gebruik van een patchpaneel en schakelaar samen

Zelfs ervaren installateurs komen vermijdbare problemen tegen. Dit zijn de meest voorkomende fouten:

• Patchkabels van slechte kwaliteit gebruiken: De lange permanente kabeltrajecten zijn meestal van hoge kwaliteit, maar mensen gebruiken vaak goedkope patchkabels tussen het paneel en de schakelaar. Slechte patchkabels veroorzaken intermitterende verbindingsproblemen die lastig te diagnosticeren zijn. Gebruik kabels die geschikt zijn voor minimaal dezelfde categorie als uw gestructureerde bekabeling.
• Onjuiste punch-downtechniek: Elke geleider moet in de juiste positie worden geponst volgens de bedradingsnormen T568A of T568B - en beide uiteinden van elke kabeldoorvoer moeten dezelfde norm gebruiken. Het mengen van T568A op het stopcontact en T568B op het patchpaneel levert een gekruist paar op en geen verbinding.
• Overschrijding van de kanaallimiet van 100 meter: De totale kanaallengte – permanente kabellengte plus patchkabels aan beide uiteinden – mag niet groter zijn dan 100 meter voor Cat5e en Cat6. De patchkabels bij het stopcontact en bij het rack tellen beide mee voor dit totaal. Houd patchkabels kort (0,5–1 meter aan elk uiteinde) om zoveel mogelijk van het budget van 100 meter vrij te houden voor permanent gebruik.
• De verkeerde patchpaneelcategorie kopen: Zoals eerder vermeld moet het patchpaneel overeenkomen met uw kabelcategorie. Het installeren van een Cat5e-paneel op Cat6A-runs is een veel voorkomende en kostbare fout die uw prestaties permanent ondermijnt.
• Geen kabelbeheer: Zonder horizontale kabelmanagers tussen het patchpaneel en de switch hangen patchkabels binnen enkele maanden in een onbeheersbare puinhoop. Een 1U-kabelbeheerpaneel tussen elk apparaat kost ongeveer $10-$15 en is zeker de moeite waard.
• Geen testruns na beëindiging: Gebruik altijd een eenvoudige kabeltester bij elke run na de punch-down, voordat u muren sluit of nieuwe kabels erdoorheen trekt. Het testen van elke run duurt ongeveer 30 seconden en brengt eventuele bedradingsfouten, open paren of kortsluitingen onmiddellijk aan het licht.

Samenvatting: De juiste manier om na te denken over patchpanelen en schakelaars

EEN netwerk patchpaneel is een organisatorisch hulpmiddel voor gestructureerde bekabeling. Het is volledig passief, vereist geen stroom en biedt op zichzelf geen netwerkfunctionaliteit. Een netwerkswitch is het actieve brein van uw bekabelde netwerk; zonder deze switch communiceert niets. Ongeacht of u een patchpaneel gebruikt, heeft u een schakelaar nodig.

Het patchpaneel is optioneel in die zin dat u de kabels rechtstreeks naar een schakelaar kunt laten lopen en het paneel geheel kunt overslaan. Maar voor elke installatie met meer dan een handvol kabeltrajecten betaalt het patchpaneel zichzelf terug qua organisatie, flexibiliteit en tijdsbesparing. Een Cat6-patchpaneel met 24 poorten kost minder dan $ 40 en maakt het beheer van een gestructureerd bekabelingssysteem de komende jaren aanzienlijk eenvoudiger.

Als u een nieuwe installatie plant, koop dan beide. Zorg ervoor dat ze overeenkomen met dezelfde kabelcategorie, label alles duidelijk, gebruik hoogwaardige patchkabels ertussen, en u beschikt over een bekabelde netwerkinfrastructuur die uw huis of kantoor tien jaar of langer betrouwbaar kan bedienen met minimaal onderhoud.
