Hoe een glasvezel patch koord te repareren?

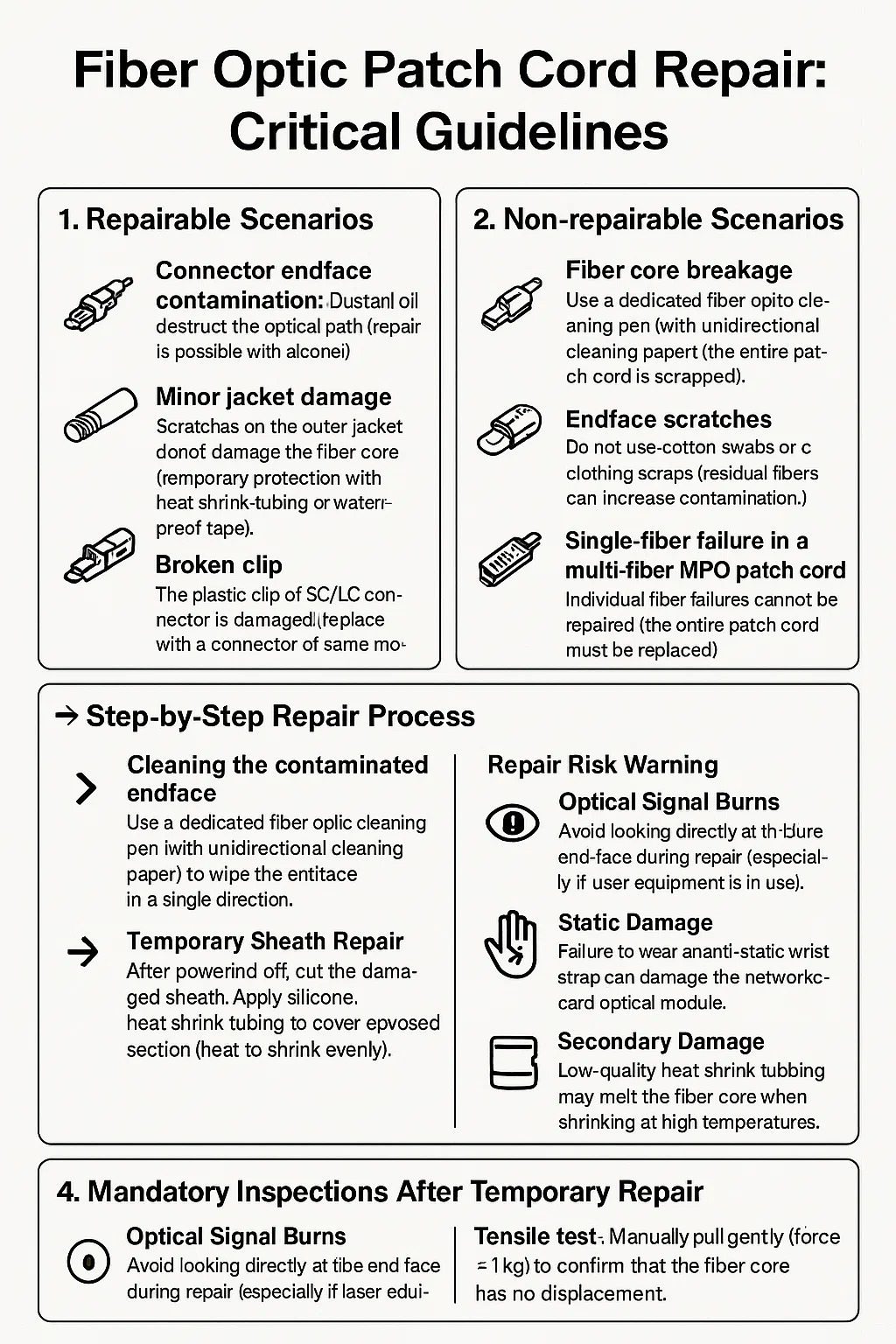

Glasvezel patch koord Reparatie: kritische richtlijnen

1. Repareerbare scenario's
Connector Endface Contamination: stof en olie belemmeren het optische pad (reparatie is mogelijk met alcohol en niet-geweven stof).
Kleine jasbeschadiging: krassen op de buitenjas beschadigen de vezelkern niet (tijdelijke bescherming met warmte krimpen of waterdichte tape).
Gebroken clip: de plastic clip van de SC/LC -connector is beschadigd (vervangen door een connector van hetzelfde model).

2. Niet-herstelbare scenario's
Vezelkernbreuk: overmatig buigen of knijpen zorgt ervoor dat de glasvezel breken (het hele patchkoord wordt geschrapt).
Endface krassen: krassen op de keramische ferrule groter dan 0,2 µm (permanente signaalafbraak).
Fout met één vezels in een multi-vezel MPO-patch koord: individuele vezelstoringen kunnen niet worden gerepareerd (het hele patchkabel moet worden vervangen).

3. Staps-voor-stap reparatieproces
► Reiniging van het besmette eindface
Gebruik een speciale vezeloptische reinigingspen (met unidirectioneel schoonmaakpapier) om de eindface in een enkele richting te vegen.
Gebruik geen katoenstaafjes of kledingresten (resterende vezels kunnen de verontreiniging verhogen).
Controleer de continuïteit met een rode laserpointer.
► Tijdelijke herstel van de schede
Snijd de beschadigde schede na af te schakelen.
Breng siliconenwarmte krimpslang aan om het blootgestelde gedeelte te bedekken (warmte om gelijkmatig te krimpen).
Gepantserde patchkabels moeten worden afgesloten met metalen tape en epoxyhars.
► Connectorvervanging
Snijd het staartgedeelte af van de originele connector (laat ten minste 30 cm overtollig).
Fiber Stripping: gebruik Miller -tang om de coating te verwijderen en rein de kale vezels met alcohol.
Plaats de nieuwe LC/SC -connector en genees de vezelkern met epoxyhars.
Poets het eindgezicht met een molen (verplichte stap; handmatig polijsten is onbetrouwbaar).

4. Waarschuwing voor reparatierisico's
Optische signaalverbrandingen: kijk niet rechtstreeks naar het vezel -eindvlak tijdens reparatie (vooral als laserapparatuur in gebruik is).
Statische schade: het niet dragen van een antistatische polsband kan de optische module van de netwerkkaart beschadigen.
Secundaire schade: warmte krimpen van lage kwaliteit kan de vezelkern smelten bij het krimpen bij hoge temperaturen.

5. Verplichte inspecties na tijdelijke reparatie
Optische stroomtest: de verzwakkingswaarde moet <0,5 dB hoger zijn dan de standaard van de oorspronkelijke fabrikant. Trekstest: Trek handmatig zachtjes (kracht ≤ 1 kg) om te bevestigen dat de vezelkern geen verplaatsing heeft.
Bend -test: wikkel driemaal rond een cilinder met een diameter van 4 cm, optische stroomschommelingen <0,2db.
