Hoe kies ik het juiste glasvezel patchkoord?

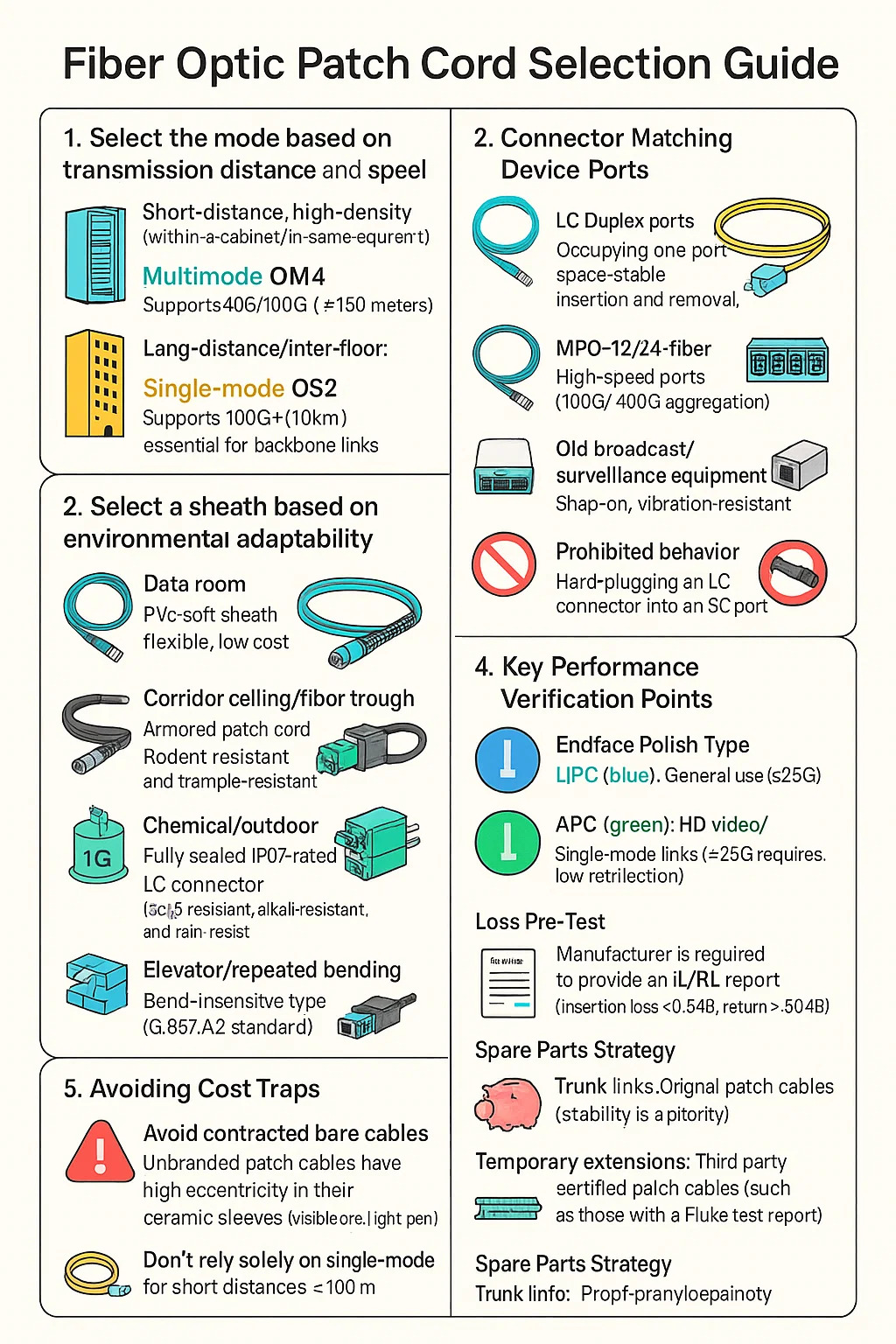

Vezel Optische Patch Cord Selectie Gids

1. Selecteer de modus op basis van transmissieafstand en snelheid
Korte afstand, hoge dichtheid (binnen een kast/in dezelfde apparatuurruimte):
Multimode OM4 (turquoise jas): Ondersteunt 40G/100G (≤150 meter), de voorkeursprijs-prestatieverhouding.
Gebruik OM1/OM2 niet (verouderd, ondersteunt alleen 1G).
Lange afstand/tussenvloer:
Single-mode OS2 (gele jas): Ondersteunt 100G (10km ), essentieel voor backbone links.

2. Connector Matching Device Ports
SFP/SFP-poorten: Kies een LC duplex patchkabel (bezet één poortruimte, stabiel inbrengen en verwijderen).
QSFP28/CFP hogesnelheidspoorten: Kies een MPO-12/24-vezel (100G/400G aggregatie).
Oude broadcast/surveillance apparatuur: Kies een SC connector (snap-on, trillingsbestendig).
Verboden gedrag: Hard-pluggen van een LC-connector in een SC-poort (adapterconversie verhoogt verlies met 3dB).

3. Selecteer een omhulsel op basis van het aanpassingsvermogen van de omgeving
Dataroom: PVC zachte schede (flexibel, lage kosten).
Gangplafond/vloerbak: Gepantserd patchkoord (knaagdierbestendig en trampelbestendig).
Chemisch/buiten: Volledig afgedichte IP67-geclassificeerde LC-connector (zuurbestendig, alkalibestendig en regenbestendig).
Lift/herhaaldelijk buigen: Buigongevoelig type (G.657.A2-standaard).

4. Belangrijkste prestatieverificatiepunten
Eindvlak Pools Type:
UPC (blauw): Algemeen gebruik (≤25G).
APC (groen): HD-video/hogesnelheidsverbindingen (>25G vereist lage reflectie).
Verliesvoortest:
De fabrikant is verplicht een IL/RL-rapport te verstrekken (insertion loss ≤ 0.3dB, return loss ≥ 50dB).
Polariteitscontrole:
MPO-patchkoorden die A/B/C-typen gebruiken, moeten overeenkomen met het uiteinde van de zendontvanger (mismatching zal resulteren in verbindingsonderbreking).

5. Het vermijden van kostenvallen
Vermijd samengetrokken kale kabels: merkloze patchkabels hebben een hoge excentriciteit in hun keramische hulzen (zichtbaar met een rode lichtpen).
Vertrouw niet uitsluitend op single-mode voor korte afstanden: voor afstanden ≤100 meter hebben single-mode kabels duurdere optische modules nodig (multimode kabels besparen 60% van de kosten).
Strategie voor reserveonderdelen:
Trunklinks: Originele patchkabels (stabiliteit is een prioriteit).
Tijdelijke uitbreidingen: door derden gecertificeerde patchkabels (zoals die met een Fluke-testrapport).
