Wat is het verschil tussen een patchpaneel en een Poe-schakelaar?

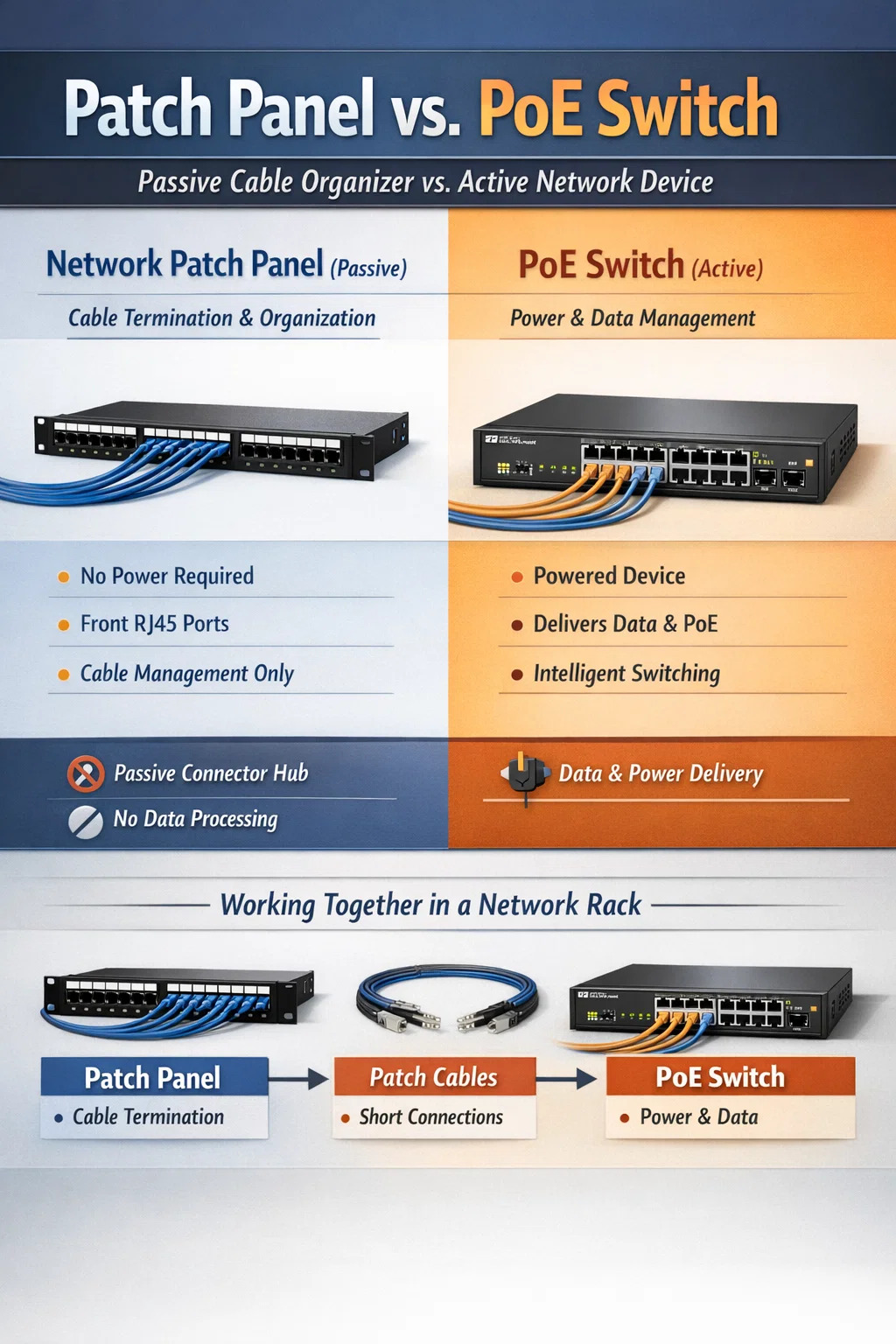

Directe vergelijking: patchpaneel versus PoE-switch

Het belangrijkste verschil ligt in hun fundamentele aard: netwerk patchpaneel is een passieve hardwarecomponent die wordt gebruikt voor het organiseren en beëindigen van kabels, terwijl a PoE-schakelaar is een actief elektronisch apparaat dat het dataverkeer beheert en elektrische stroom levert via Ethernet-kabels. Een patchpaneel heeft geen elektriciteit nodig en kan geen gegevens verwerken; een PoE-switch heeft een stroombron nodig en fungeert als het ‘brein’ van het lokale netwerk.

In een professionele installatie zijn deze twee geen concurrenten maar partners. Het patchpaneel biedt een statisch landingspunt voor alle kabels in het gebouw, en de PoE-switch biedt de connectiviteit en stroom die nodig is om deze kabels functioneel te maken voor apparaten zoals IP-camera's, VoIP-telefoons en draadloze toegangspunten.

Het definiëren van de Netwerkpatchpaneel

EEN netwerk patchpaneel fungeert als het centrale zenuwstelsel voor fysieke bekabeling. Het is in wezen een brug tussen de lange kabels die verborgen zijn in muren en de netwerkapparatuur die in een rack zit.

Structurele integriteit en organisatie

Meestal heeft een patchpaneel een rij RJ45-poorten aan de voorkant en een achterkant waar bulkkabels worden "ingerdrukt" of aangesloten via keystone-aansluitingen . Omdat het patchpaneel passief is, biedt het geen signaalversterking of databeheer. Het enige doel is om kabels georganiseerd en gelabeld te houden, waardoor de chaos van verwarde draden wordt voorkomen.

• Voorkomt slijtage aan dure switchpoorten door een opofferende interface te bieden voor veelvuldig aansluiten en loskoppelen.
• Ondersteunt verschillende kabelcategorieën, waaronder Cat5e, Cat6 en Kat6a .
• EENllows for easy troubleshooting by clearly mapping which port leads to which specific room in a building.

De PoE-switch begrijpen

EEN Power over Ethernet (PoE) switch is a sophisticated piece of networking gear. Unlike a standard switch, it has built-in circuitry to inject DC power into the twisted pairs of an Ethernet cable alongside the data signal.

EENctive Data and Power Management

De PoE-switch is een "actief" apparaat. Het identificeert of een aangesloten apparaat "PoE-compatibel" is voordat het stroom verzendt, zodat niet-PoE-apparaten zoals een standaardlaptop niet worden beschadigd door elektrische stroom. Het beheert de datalinklaag van het netwerk, zodat pakketten de juiste MAC-adressen bereiken.

• Elimineert de noodzaak van lokale stopcontacten op de locatie van het apparaat (bijvoorbeeld een camera aan het plafond).
• Ondersteunt verschillende stroomstandaarden zoals 802.3af (tot 15,4 W) en 802.3at (PoE, tot 30 W).
• Met beheerde versies kunnen beheerders apparaten op afstand opnieuw opstarten door de stroom op specifieke poorten in te schakelen.

Belangrijkste technische verschillen

Om beter te visualiseren waarom deze twee componenten verschillend zijn, raadpleegt u de onderstaande technische specificaties, waarin hun contrasterende rollen binnen een netwerkrack worden benadrukt.

Het gezamenlijke installatieproces

In een realistisch scenario zou u beide gebruiken om een betrouwbaar netwerk op te bouwen. Het proces volgt doorgaans deze workflow:

1. Bulk Ethernet-kabels worden vanuit verschillende ruimtes naar een centraal serverrack getrokken.
2. Deze kabels worden afgesloten aan de achterkant van een netwerk patchpaneel gebruiken keystone-aansluitingen .
3. Korte patchkabels worden gebruikt om de frontpoorten van het patchpaneel aan te sluiten op de poorten op het patchpaneel PoE-schakelaar .
4. De PoE-switch is verbonden met de hoofdrouter om internettoegang te bieden aan alle downstream-apparaten.

Door de permanente bedrading (patchpaneel) te scheiden van het actieve netwerk (switch), creëert u een systeem dat eenvoudig te upgraden is. Als u meer snelheid nodig heeft, vervangt u eenvoudigweg de schakelaar zonder ooit de complexe bedrading binnen de muren aan te raken.

Laatste overwegingen bij de selectie

Als je je afvraagt welke je nodig hebt, is het antwoord meestal 'beide' voor alles wat verder gaat dan een kleine huisopstelling. Een PoE-switch zorgt voor de stroom en logica, maar zonder a netwerk patchpaneel , zal uw installatie de fysieke stabiliteit en organisatie missen die nodig zijn voor langdurig onderhoud en betrouwbaarheid.
