Wat is een patchpanelnetwerk? Ik zal je het antwoord vertellen.

Een netwerkpatchpaneel is als het "centrale bedieningspaneel" of "aansluitdoos" van het gehele netwerkbekabelingssysteem.
Vergelijk je de netwerkpoorten aan de muren van je bedrijf of huis met stopcontacten, dan is het patchpaneel de ‘stekkerdoos’ die deze stopcontacten centraal beheert.

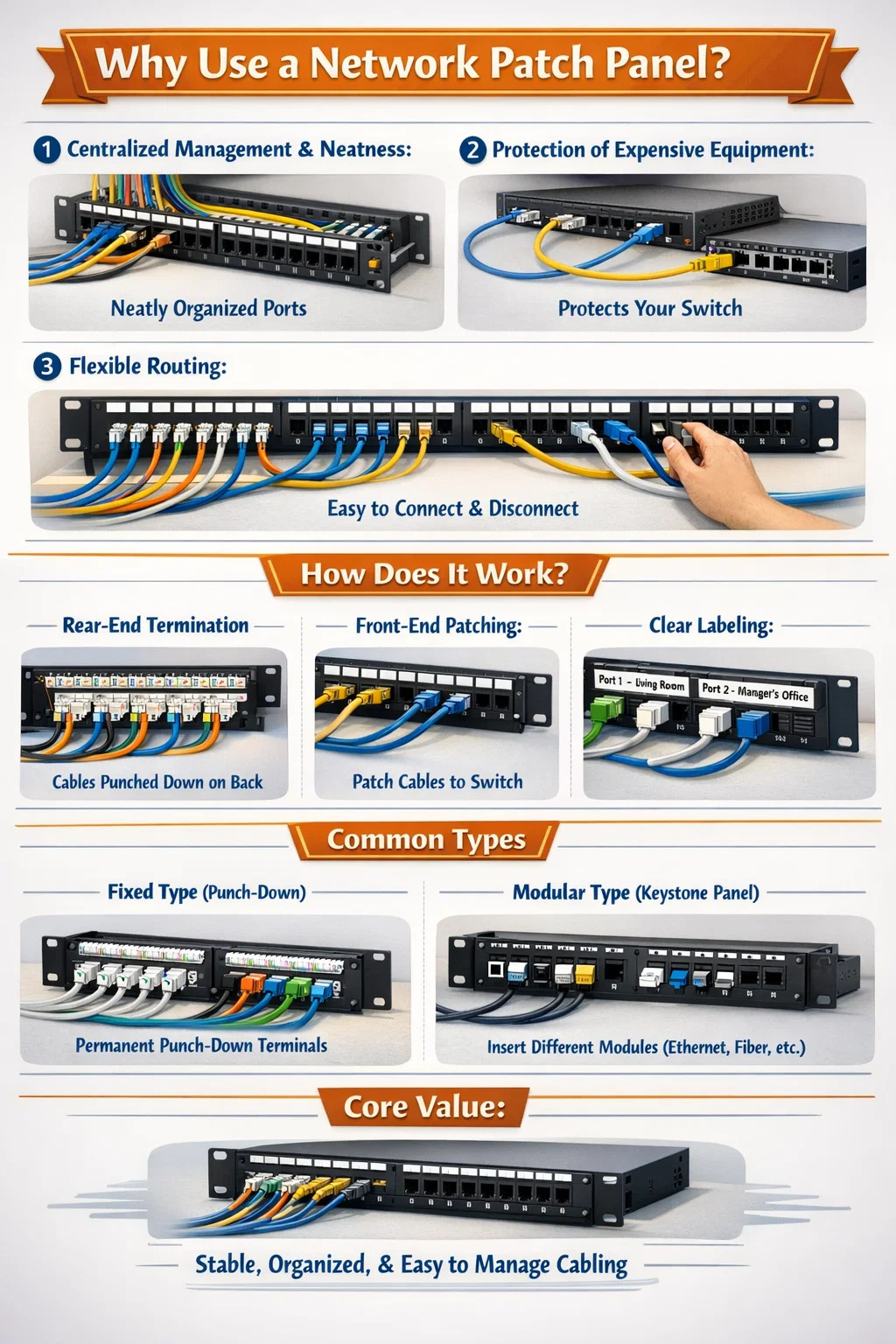

1️⃣ Waarom een Netwerkpatchpaneel ?

Gecentraliseerd beheer en netheid:

Stel je voor dat je netwerkkabels van 20 kamers rechtstreeks op een switch hebt aangesloten; Als de kabels in de war raken, wordt het een puinhoop. Bij een netwerkpatchpaneel worden alle lange kabels die uit de muren komen netjes aan de achterkant van het paneel bevestigd, terwijl de voorkant een reeks netjes gerangschikte poorten heeft.

Bescherming van dure apparatuur:

De netwerkkabels in de muren zijn meestal behoorlijk stijf (enkelstrengige koperen kern), en veelvuldig aansluiten en loskoppelen kan de poorten van de switch gemakkelijk breken of beschadigen. Bij een patchpaneel kunt u het patchpaneel en de switch met flexibele patchkabels verbinden. Zelfs als er regelmatig verbindingswijzigingen nodig zijn, zullen alleen de goedkope patchkabels beschadigd raken en niet de hoofdkabels in de muur.

Flexibele routering:

Als u netwerktoegang tot kamer 1 wilt bieden, zoekt u eenvoudigweg de overeenkomstige poort op het netwerkpatchpaneel en sluit u deze met een korte patchkabel aan op de switch. Wilt u de verbinding verbreken? Koppel gewoon de patchkabel los; Je hoeft de kabels in de muur niet aan te raken.

2️⃣ Hoe werkt het?

Aansluiting aan de achterkant: De netwerkkabels (meestal Cat6 of Cat6a) die tijdens de renovatie uit verschillende kamers worden getrokken, worden aan de achterkant van het patchpaneel "afgesloten". Dit proces wordt "naar beneden slaan" genoemd en de kabeluiteinden zijn daar permanent bevestigd en bewegen niet.
Front-end patching: De voorkant van het patchpaneel heeft een rij standaard netwerkkabelinterfaces. Met korte netwerkkabels (patchkabels) verbind je eenvoudig de poorten op het patchpaneel met de aangrenzende netwerkswitch, en het netwerk is aangesloten.
Duidelijke etikettering: Patchpanelen hebben meestal labelgleuven. U kunt duidelijk 'Poort 1 - Woonkamer' en 'Poort 2 - Managerkantoor' labelen, waardoor het oplossen van netwerkproblemen veel eenvoudiger wordt.

3️⃣ Veel voorkomende typen

Vast type (Punch-down type): De interfaces zijn al op het paneel bevestigd; u drukt eenvoudig de draadkernen op hun plaats.
Modulair type (type leeg paneel): Het paneel heeft alleen gaten; u kunt indien nodig verschillende soorten keystone-aansluitingen plaatsen (sommige gaten kunnen bijvoorbeeld worden voorzien van netwerkkabelmodules, andere van glasvezelmodules). Deze methode is het meest flexibel en momenteel een zeer populaire aanpak.

4️⃣ Kernwaarde

Het doel van een netwerkpatchpaneel is niet om het netwerk sneller te maken, maar om het stabieler, esthetisch aantrekkelijker en gemakkelijker te onderhouden te maken. Het is de scheidslijn tussen professionele en rommelige bekabeling.
