Welke twee soorten patchpanelen zijn er?

De twee soorten patchpanelen: een direct antwoord

De twee belangrijkste soorten patchpanelen zijn: bedrade (vaste) patchpanelen en modulaire (keystone) patchpanelen . Deze twee categorieën vormen de basis van gestructureerde bekabeling in vrijwel elk datacenter, serverruimte en commerciële netwerkinstallatie. Het is van essentieel belang dat u het verschil daartussen begrijpt voordat u een netwerkpatchpaneel aanschaft of een bekabelingslay-out ontwerpt, omdat een verkeerde keuze op termijn tot onnodige kosten, inflexibiliteit of prestatieproblemen kan leiden.

Een bekabeld patchpaneel wordt geleverd met kabels die al in de fabriek aan de achterkant van het paneel zijn aangesloten. Een modulair patchpaneel daarentegen wordt geleverd als een leeg frame dat verwisselbare keystone-aansluitingen accepteert, waardoor de installateur connectortypen, categorieën en zelfs verschillende mediatypen binnen één paneel kan kiezen. Beide hebben dezelfde kernfunctie: het organiseren en routeren van netwerkverbindingen, maar ze doen dit op fundamenteel verschillende manieren en passen bij verschillende implementatiescenario's.

Bekabelde patchpanelen: vooraf afgesloten en klaar voor implementatie

Bij een bedraad patchpaneel, ook wel vast of punch-down patchpaneel genoemd, zijn de poorten aan de achterkant al afgesloten met punch-down blokken in 110-stijl of soortgelijke connectoren. De kabel loopt vanuit het veld (wandcontactdozen, kabelgoten, vloerdozen) en wordt met behulp van een ponsgereedschap rechtstreeks op deze blokken geponst. Aan de voorkant van het paneel zijn standaard RJ45-poorten zichtbaar waar korte patchkabels apparatuur met de rest van het netwerk verbinden.

Dit type netwerkpatchpaneel is het traditionele werkpaard van gestructureerde bekabeling. Het is overal verkrijgbaar in Configuraties met 24 en 48 poorten en de meeste modellen nemen 1U of 2U rackruimte in beslag. Standaardopties zijn geschikt voor Cat5e-, Cat6- of Cat6A-prestaties, waarbij Cat6A-panelen dit kunnen ondersteunen 10 Gigabit Ethernet over afstanden tot 100 meter .

Voordelen van bedrade patchpanelen

• Lagere initiële kosten per poort vergeleken met modulaire alternatieven
• Consistente afsluitkwaliteit op fabrieksniveau voor alle poorten
• Eenvoudiger installatieproces voor grootschalige uniforme implementaties
• Bewezen betrouwbaarheid in omgevingen met duizenden geïnstalleerde poorten
• Brede beschikbaarheid van leveranciers, waaronder Panduit, Leviton, Belden en CommScope

Beperkingen van bedrade patchpanelen

Het belangrijkste nadeel is de inflexibiliteit. Elke poort op een bekabeld paneel is van hetzelfde connectortype. Als je naast glasvezel- of coaxverbindingen een mix van Cat6-koperpoorten nodig hebt, kun je dat niet binnen één bekabeld paneel realiseren. Bovendien, als een enkele poort beschadigd raakt, betekent het vervangen ervan meestal het vervangen of opnieuw afsluiten van het hele paneel of in ieder geval dat individuele blok. Voor omgevingen waar de bekabelingsvereisten regelmatig veranderen, wordt deze stijfheid een echt operationeel probleem.

Bekabelde patchpanelen zijn het meest geschikt voor grote kantooromgevingen, schoolnetwerken en industriële omgevingen honderden identieke koperruns moeten snel en kosteneffectief worden beëindigd. Een typisch Cat6-bekabeld paneel met 48 poorten kan slechts €30-€80 kosten, waardoor het aantrekkelijk is voor budgetgevoelige projecten.

Modulaire patchpanelen: flexibel en klaar voor de toekomst

Een modulair patchpaneel is een leeg chassis, doorgaans aangeboden in frames met 12, 24 of 48 poorten, ontworpen om individuele keystone-aansluitingen te accepteren. Elke sleuf in het frame kan een ander type jack bevatten: Cat5e, Cat6, Cat6A, fiber LC, fiber SC, coaxiaal F-type of zelfs USB- of HDMI-keystone-modules. Dit maakt het modulaire netwerkpatchpaneel tot de meest veelzijdige optie die momenteel beschikbaar is in gestructureerde bekabeling.

Bij de installatie worden de gekozen keystone-aansluitingen in het paneelframe geklikt en vervolgens elke aansluiting afzonderlijk afgesloten. De vijzels zelf kunnen worden neergeslagen, zonder gereedschap of vooraf worden afgesloten, afhankelijk van het geselecteerde krikmodel. Eenmaal geïnstalleerd, biedt de voorkant van elke aansluiting de juiste poortinterface aan de gebruiker.

Voordelen van modulaire patchpanelen

• Volledige flexibiliteit om connectortypen binnen één paneel te combineren
• Eenvoudige reparaties op poortniveau: vervang een enkele beschadigde keystone-aansluiting zonder het hele paneel te vervangen
• Schaalbaarheid: begin met een gedeeltelijk gevuld paneel en voeg poorten toe naarmate de behoeften toenemen
• Ondersteunt toekomstige upgrades door Keystone-modules om te wisselen naar categorieën met een hogere beoordeling
• Ideaal voor datacenters, AV-installaties en multimedia-omgevingen

Beperkingen van modulaire patchpanelen

Modulaire panelen brengen hogere kosten per poort met zich mee. Alleen al een kwalitatief hoogwaardig modulair keystone-paneelframe met 24 poorten kost tussen de $20 en $50, en elke afzonderlijke Cat6A keystone-aansluiting kan daar nog eens $5 tot $15 per poort aan toevoegen. Voor een volledig gevuld Cat6A modulair paneel met 48 poorten kunnen de totale componentkosten oplopen $ 300 - $ 600 of meer , vergeleken met minder dan $ 100 voor een gelijkwaardig bedraad paneel. De arbeidstijd is ook hoger, omdat elke krik afzonderlijk moet worden afgesloten en op zijn plaats moet worden geklikt.

De prestatieconsistentie hangt ook af van de kwaliteit van de individuele geselecteerde keystone-jacks. Het combineren van aansluitingen van derden van lage kwaliteit in een paneelframe met merklogo kan inconsistente metingen van overspraak en invoegverlies opleveren, waardoor kanaalcertificeringstests mogelijk mislukken. Gebruik waar mogelijk altijd krikken en frames van het geteste en gecertificeerde systeem van dezelfde fabrikant.

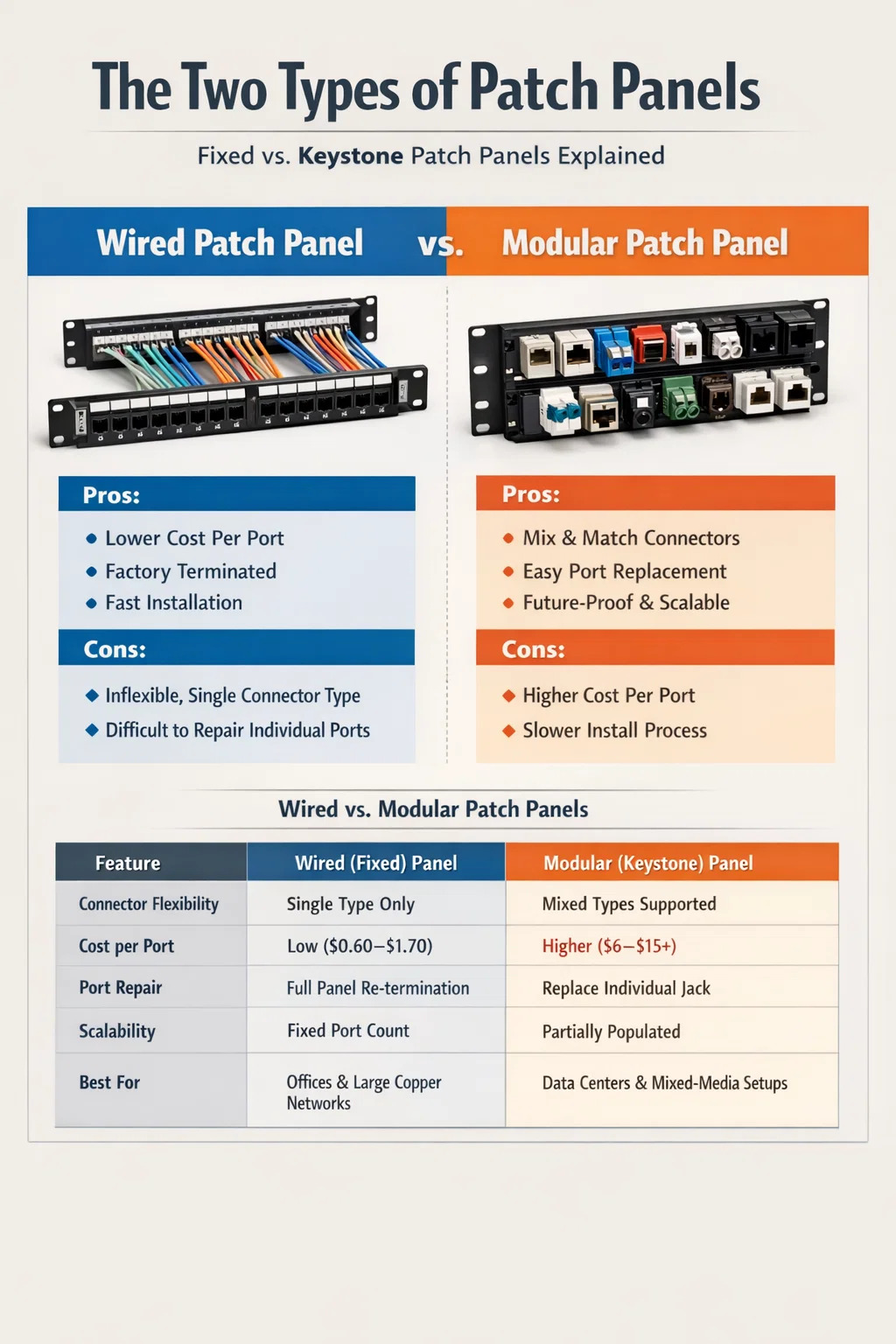

Vergelijking zij aan zij: bekabelde versus modulaire patchpanelen

De onderstaande tabel vat de belangrijkste verschillen samen, zodat u kunt beslissen welk type netwerkpatchpaneel het beste bij uw projectvereisten past.

Hoe u het goede kiest Netwerkpatchpaneel voor uw project

De keuze tussen een bekabeld en een modulair netwerkpatchpaneel komt neer op vier praktische factoren: budget, mediavariëteit, verwachte groei en onderhoudsverwachtingen. Er bestaat geen universeel superieure optie: beide typen worden elke dag met succes ingezet in professionele installaties.

Budgetgestuurde projecten

Als het project wordt beëindigd 100 of meer koperruns van dezelfde categorie en cost control is a priority, wired patch panels deliver better value. A school network deploying 200 Cat6 drops across 8 panels will save $1,000–$2,000 in parts alone by choosing wired over modular. That savings can be redirected to managed switches, better cable, or additional access points.

Mixed-media- en datacenteromgevingen

Datacenters combineren routinematig koper-Ethernet, glasvezel-uplinks en soms coaxiale of audio-verbindingen in hetzelfde rack. Een modulair netwerkpatchpaneel verwerkt dit allemaal in één enkel 1U-frame, waardoor het rack georganiseerd blijft en het aantal benodigde panelen wordt verminderd. Veel bedrijfsdatacenters standaardiseren op modulaire panelen, met name omdat ze individuele glasvezelpoorten kunnen upgraden van 1G LC naar 10G LC of 25G LC door simpelweg keystone-modules te verwisselen, zonder kabels opnieuw aan te leggen of hele panelen te vervangen.

Onderhoud en langdurig onderhoud

In omgevingen met een hoog havenverloop (co-workingruimtes, zakencentra van hotels, evenementenlocaties) zijn individuele keystone-jacks bestand tegen fysiek misbruik door herhaalde plug-in- en plug-out-cycli. Met een modulair paneel kan een technicus een versleten krik in minder dan twee minuten vervangen, tegen onderdelenkosten van $ 5 tot $ 10, zonder andere verbindingen te verstoren. Dezelfde reparatie aan een bedraad paneel vereist het opnieuw ponsen van een blok of het vervangen van de hele paneelconstructie, wat kan betekenen dat: 30-60 minuten downtime per voorval.

Toekomstbestendigheid en technologische upgrades

Netwerkstandaarden evolueren. Cat6A is nu het aanbevolen minimum voor nieuwe commerciële installaties volgens TIA-568.2-D, en 10GBase-T wordt steeds gebruikelijker, zelfs in MKB-omgevingen. Als u vandaag een bekabeld Cat6-paneel implementeert en over drie jaar Cat6A-prestaties nodig heeft, vervangt u het volledige paneel. Bij een modulair paneel verwissel je de keystone-aansluitingen terwijl je het frame behoudt. Dat onderscheid doet er minder toe in een kast met 24 poorten, maar wordt significant in een Datacenter met 10 racks en 480 poorten .

Naast de twee hoofdtypen: schuine, afgeschermde en blanco patchpanelen

Hoewel bedraad en modulair de twee fundamentele categorieën zijn, zijn beide typen verkrijgbaar in gespecialiseerde varianten die tegemoetkomen aan specifieke installatievereisten.

Schuine patchpanelen

Schuine patchpanelen kantelen de frontpoorten in een hoek van 45 graden, waardoor patchkabels naar de zijkant worden geleid in plaats van recht naar de voorkant van het rack. Dit vermindert de buigradiusspanning op patchkabels dramatisch en houdt racks met hoge dichtheid aanzienlijk schoner. Schuine panelen zijn verkrijgbaar in zowel bekabelde als modulaire formaten en worden vaak gebruikt in schakelopstellingen op het dak waar kabelbeheer van cruciaal belang is. Sommige ontwerpen richten alleen de onderste rij poorten in een hoek, waardoor een hybride vlakke/hoekige lay-out ontstaat voor maximale dichtheid.

Afgeschermde (STP) patchpanelen

In omgevingen met aanzienlijke elektromagnetische interferentie (productievloeren, uitzendfaciliteiten, medische beeldkamers) vereist afgeschermde twisted pair (STP)-bekabeling een afgeschermd patchpaneel om de continuïteit van de kabelafscherming door de hele verbinding te behouden. Een afgeschermd netwerkpatchpaneel omvat metalen poortbehuizingen en een aardingsrail die wordt aangesloten op het aardpad van het rack. Het gebruik van een niet-afgeschermd paneel met STP-kabel breekt de afscherming van het paneel, waardoor zijn doel volledig teniet wordt gedaan. Afgeschermde panelen zijn verkrijgbaar in zowel bekabelde als modulaire typen, hoewel ze ongeveer een kostenpremie met zich meebrengen 30-50% ten opzichte van vergelijkbare niet-afgeschermde modellen .

Lege patchpanelen

Lege patchpanelen hebben helemaal geen poorten. Ze worden puur gebruikt voor rackbeheer: het opvullen van lege 1U-ruimtes om de luchtstroom te verbeteren, stof tegen te houden of een gelabeld oppervlak voor documentatie te bieden. Hoewel het geen functionele component voor gegevensdistributie is, vormen blanco panelen een professionele finishing touch in elk goed georganiseerd rack. Ze worden hier genoemd omdat ze vaak gegroepeerd zijn naast functionele patchpanelen in leverancierscatalogi en voor verwarring kunnen zorgen bij beginnende kopers.

Overwegingen inzake poortdichtheid, rackunits en kabelbeheer

Beide typen patchpanelen moeten niet alleen worden beoordeeld op basis van het connectortype, maar ook op de manier waarop ze in de algehele rackindeling passen. Een standaard 19-inch EIA-rack biedt 42U bruikbare ruimte . Een slechte paneelselectie kan rackunits verspillen, nachtmerries op het gebied van kabelbeheer veroorzaken en het oplossen van problemen pijnlijk maken.

Een 48-poorts 1U bekabeld patchpaneel verpakt de poorten stevig en laat weinig horizontale ruimte over voor kabelbeheerclips. Veel installateurs koppelen elk paneel met 48 poorten aan een 1U horizontale kabelmanager direct daaronder, waardoor 2U per paneel wordt opgeofferd, maar de onderhoudbaarheid op de lange termijn dramatisch wordt verbeterd. Een paneel met 24 poorten in 1U geeft meer horizontale ademruimte tussen poorten, waardoor het eenvoudiger wordt om individuele kabels te labelen en te traceren zonder aangrenzende verbindingen te verstoren.

Voor modulaire panelen moet de extra diepte die vereist is voor sommige keystone jack-ontwerpen worden vergeleken met de ruimte aan de achterkant van het rack. Sommige Cat6A-keystones steken 5 tot 8 cm achter het paneeloppervlak uit, en in ondiepe, aan de muur gemonteerde behuizingen met een diepte van slechts 30 tot 30 cm kan dit de installatie fysiek onmogelijk maken zonder zorgvuldige planning vooraf.

Etikettering- en documentatiepraktijken

Ongeacht het paneeltype is de juiste labeling net zo belangrijk als de hardware zelf. Volgens de beste praktijken in de sector moet elke poort worden gelabeld met een unieke identificatiecode die overeenkomt met een kabelschema waarin het oorsprongspunt, de bestemming, de kabelcategorie, de installatiedatum en de testresultaatreferentie worden gedocumenteerd. De meeste hoogwaardige patchpanelen bevatten een labelstripkanaal onder of boven de poorten. Door gebruik te maken van Brady, HellermannTyton of soortgelijke etiketteersystemen met krimpkous of zelflaminerende etiketten blijven de identificatiegegevens leesbaar voor 10 jaar zelfs in stoffige of vochtige omgevingen.

Best practices voor installatie voor beide paneeltypen

Ongeacht welk type netwerkpatchpaneel u kiest, een reeks consistente installatiepraktijken zorgt ervoor dat de kanaalprestaties voldoen aan de nominale specificaties of deze zelfs overtreffen.

• Zorg ervoor dat de paartwist binnen 13 mm van het aansluitpunt blijft om overspraak te minimaliseren, vooral op Cat6A-installaties.
• Laat minimaal 30 cm aan servicelus achter het paneel, zodat heraansluiting mogelijk is zonder dat er een nieuwe kabel hoeft te worden getrokken.
• Overschrijd nooit de minimale buigradius van de kabel: doorgaans 4x de kabeldiameter voor niet-afgeschermd en 8x voor afgeschermd.
• Gebruik een gekalibreerd neerslaggereedschap dat is ingesteld op het juiste impactniveau voor het bloktype (110 vs. Krone).
• Test elk kanaal met een gecertificeerde veldtester (Fluke DSX, IDEAL SignalTEK of gelijkwaardig) volgens de TIA-568- of ISO/IEC 11801-normen voordat u zich afmeldt bij de installatie.
• Sla testrapporten elektronisch op en koppel ze aan het kabelschema voor elke poort in het systeem.
• Wanneer u modulaire panelen gebruikt, controleer dan of de Keystone Jack en het paneelframe van hetzelfde geteste systeem zijn om eventuele fabrieksgarantie of certificering te beschermen.

Door deze stappen te volgen transformeert een patchpaneel van een eenvoudige hardwareaankoop in een goed gedocumenteerde, certificeerbare infrastructuurcomponent die het netwerk betrouwbaar ondersteunt voor 15–25 jaar —de typische levenscyclus van een gestructureerd bekabelingssysteem geïnstalleerd volgens de huidige normen.

Veelgemaakte fouten bij het selecteren van een patchpaneel

Zelfs ervaren installateurs maken af en toe selectiefouten die maanden of jaren na de eerste implementatie problemen veroorzaken. De volgende zijn de meest voorkomende en meest vermijdbare.

Paneelcategorie komt niet overeen met kabelcategorie

Door Cat6A-kabel te installeren en deze af te sluiten op een Cat6-gecertificeerd paneel, wordt het kanaal beperkt tot Cat6-prestaties. De zwakste component in het kanaal bepaalt de nominale prestaties van de gehele link. Als u Cat6A gebruikt om 10GBase-T of 25GBase-T te ondersteunen, moet elk onderdeel (kabel, patchpaneel, keystone-aansluiting en patchsnoer) Cat6A-gecertificeerd zijn.

Kabelbeheer aan de achterkant negeren

De achterkant van een dichtbevolkt paneel met 48 poorten biedt plaats aan 48 individuele kabeldoorvoeren. Zonder de juiste kabelgeleidingsgeleiders aan de achterkant, J-haken of kabelspoelen worden deze trajecten een verwarde massa die toekomstige toevoegingen, verplaatsingen en wijzigingen (MAC's) onnodig moeilijk maakt en het risico op onbedoelde kabelbeschadiging tijdens niet-gerelateerde onderhoudswerkzaamheden vergroot.

Niet-systeemcomponenten kopen om geld te besparen

Het gebruik van een Panduit-paneelframe met keystone-aansluitingen van een ander merk, of het combineren van Cat6-patchpanelen met Cat6A-kabel van een andere fabrikant, verbreekt de geteste systeemgarantie. Fabrikanten als Panduit, Leviton, Belden, CommScope en Legrand certificeren hun componenten als systemen, en die certificering is alleen geldig als componenten uit dezelfde familie samen worden gebruikt. Merken mixen om te besparen $ 2-$ 5 per poort kan een systeemgarantie van 25 jaar die aanzienlijk meer waard is dan de besparingen ongeldig maken.

Onderschatting van de vereisten voor het aantal poorten

Een algemene vuistregel bij het ontwerpen van commerciële bekabeling is het plannen ervan 20-30% meer poorten dan momenteel nodig . Organisaties groeien, werkstations vermenigvuldigen zich en IoT-apparaten vermenigvuldigen zich. Als er geen patchpaneelpoorten meer zijn, is een nieuwe paneelinstallatie in het midden van het rack noodzakelijk, of een volledig nieuw ontwerp. Beide zijn disruptiever en duurder dan simpelweg het vanaf het begin installeren van een groter paneel of extra panelen.
